安装包准备

本地环境的文件列出如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

[root@eda shared]# tree -L 2
.
├── calibre2019
│   └── aoj_cal_2019.3_15.11_mib.exe
├── IC06.18.000_lnx86.Base
│   └── CDROM1
├── patch
│   ├── 1patch.sh
│   ├── 1shell.py
│   ├── 1shell.sh
│   ├── cdslicgen.py
│   └── mgclicgen.py
└── SPECTRE18.10.077_lnx86.Base
    └── CDROM1

6 directories, 6 files

注：上诉安装包全部都已经解压完毕。

安装InstallScape

1. 在/opt/eda/cadence目录下创建IC618文件夹，作为IC618的安装目录

2. 进入/mnt/hgfs/shared/IC06.18.000.lnx86.Base/CDROM1目录下，右键打开终端，在终端中输入./SETUP.SH，按Enter健执行命令

   1	[root@eda CDROM1]# ./SETUP.SH

3. 在弹出的界面中，继续按Enter

4. 按照提示，输入IC618安装目录/opt/eda/cadence/IC618后，按Enter键

5. 由于没有事先安装InstallScape，首先在/opt/eda/cadence目录下创建iscape文件夹，然后按照提示安装

6. 如果一切无误，启动脚本的输出信息如上所示，等待几秒，InstallIscape的图形界面就会出现。在菜单栏中的Preferences->InstallScape设置软件安装的路径，本文设置为opt/eda/cadence：

安装IC618

1. 点击“Local directory/Media install”—-“Browse”并选择安装文件所在的文件夹IC06.18.000_lnx86.Base/CDROM1，确认路径的正确然后点“Continue>”

2. 在弹出来的界面中勾选IC_06.18.000后，点击Next

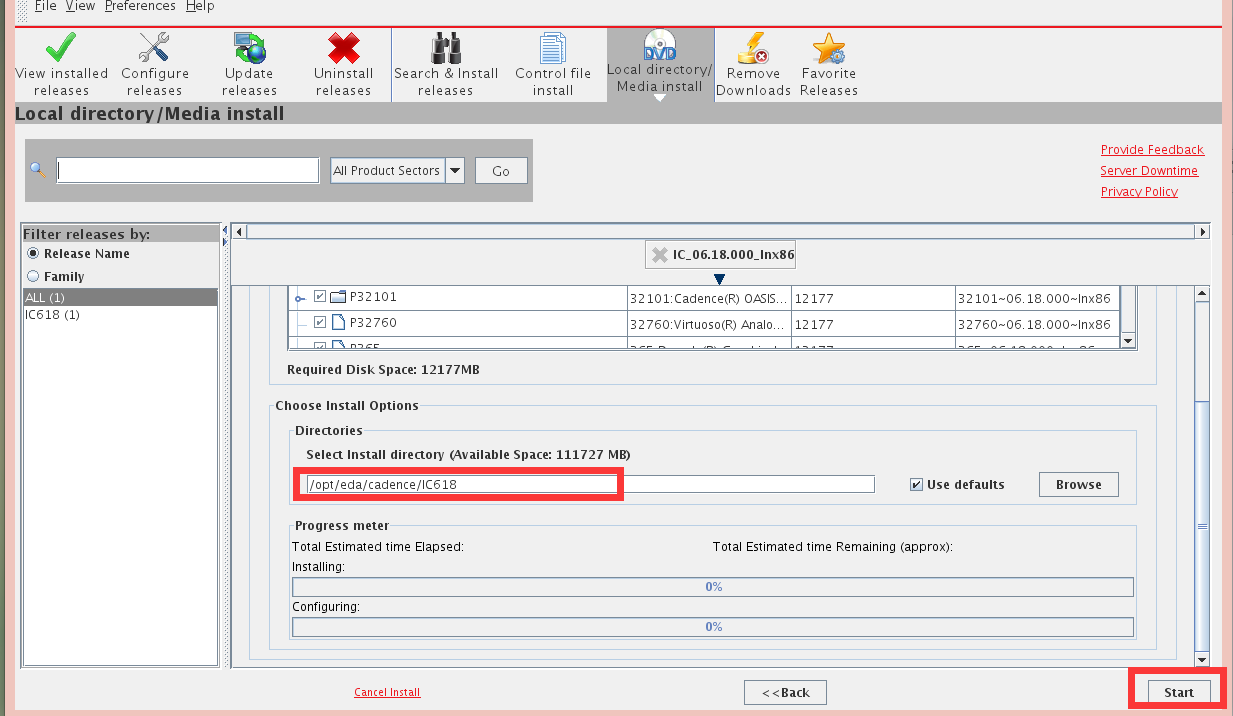

3. 在弹出来的界面中，确认IC618的安装路径后，点击Start开始安装

4. 安装完成后，需要进行配置，大部分的配置可以直接按Enter，有两个需要注意一下，一个是提示要不要安装库文件，可以选择安装；另外一个是提示要不要使用默认的OA路径，建议选择默认的就行。

这一步选2

注意这一步选n，不要更改OA的默认安装位置

5. 配置完成后，完成了IC618的安装，不要关掉下图界面，继续进行SPECTRE181的安装

安装SPECTRE181

1. 安装过程与IC617类似。在/opt/eda/cadence目录创建SPECTRE181文件夹，用来作为SPECTRE的安装目录。点击上图中的Done，在弹出来的界面中点击Cancel，返回到下图界面，选择SPECTRE的安装包存放路径，点击Continue

2. 勾选SPECTRE_18，点击Next

3. 选择好SPECTRE的安装路径，点击Start开始安装

4. 在弹出来的配置界面中，选择IC618的OA路径

5. 安装成功后的界面如下图所示

安装Calibre2019

1. 将Calibre2019文件夹下的aoi_cal_2015.2_36.27_mib.exe拷贝至/opt/mentor/Calibre2019目录下，在该目录下打开Terminal执行：./aoi_cal_2015.2_36.27_mib.exe

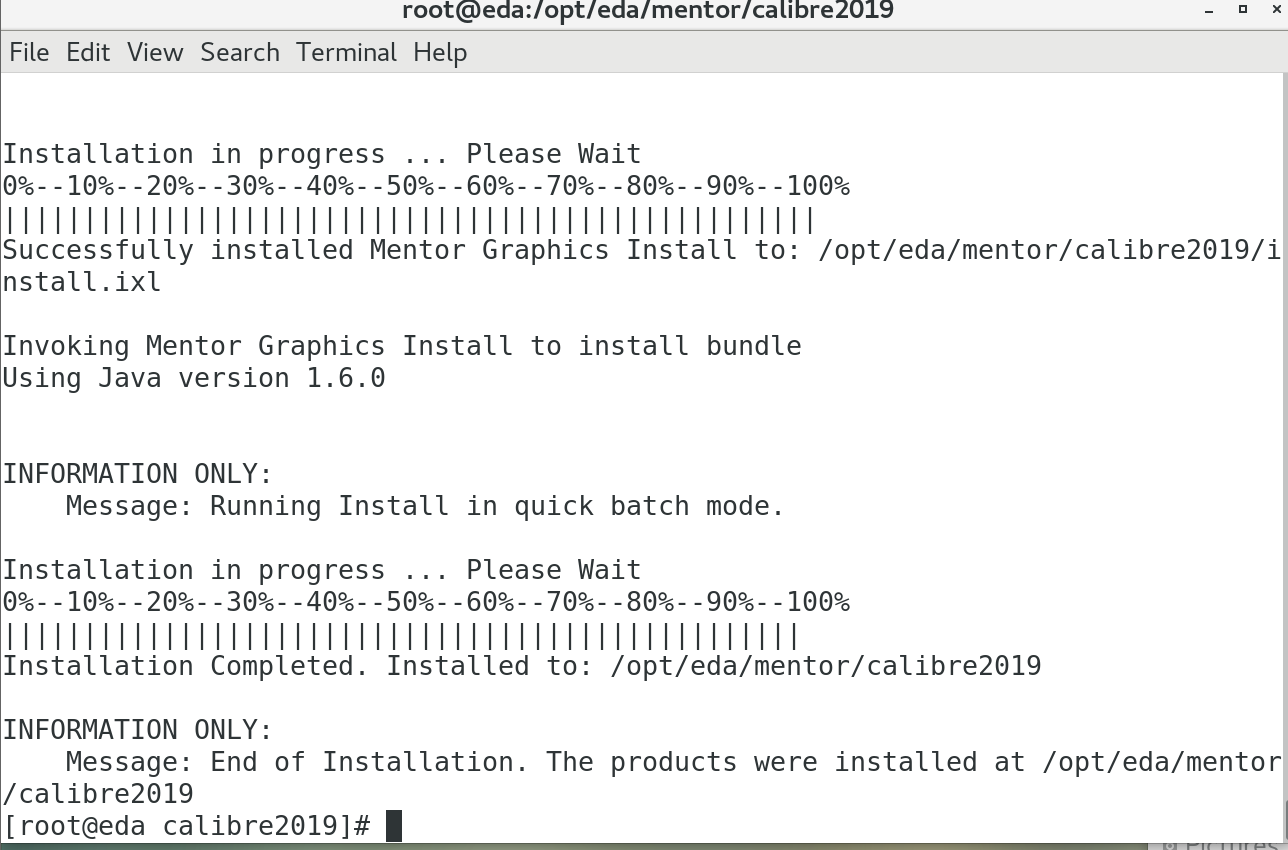

2. 输入“d”—-“yes”，等待几分钟后完成了calibre2019的安装

PATCH

1. 将patch文件夹复制到/opt/eda/cadence目录下，进入/opt/eda/cadence/patch目录，打开终端，输入./1patch.sh ../IC618/，按Enter

2. 继续在终端中输入./1patch.sh ../SPECTRE181/，按Enter，进行SPECTRE的patch

3. 继续在终端中输入./1patch.sh /opt/eda/mentor/calibre2019/，按Enter，进行calibre的patch

LICENSE

1. 继续在终端输入python cdslicgen.py，产生IC618的license，将产生的license.dat复制到/opt/eda/cadence/license目录(新建license文件夹）下
2. 在终端输入ifconfig，查看mac地址，ens33下面ether后面的00:0c:29:11:10:a9即为mac地址；继续输入python mgclicgen.py 00:0c:29:11:10:a9，产生calibre的license，将产生的license.dat复制到/opt/eda/mentor/license目录下

运行IC618、calibre2019

1. 切换到个人账户进入系统，将/opt/eda/cadence/patch目录下的.bashrc复制到个人目录/home/username下，.bashrc是隐藏文件，按CTRL+h可以显示隐藏文件

2. 在个人目录/home/username打开终端，输入source .bashrc，加载环境变量；再输入virtuoso启动IC618。

3. 在个人目录/home/username打开终端，输入source .bashrc，加载环境变量；再输入calibre -gui启动calibre

可以使用普通账户进行安装，也可以直接使用root账户进行安装；对于不太熟悉linux命令的同志，使用root账户安装相对简单一点，下面以root账号将eda软件安装在/opt目录下作为示例。

运行库配置

Cadence 、SPECTRE、CALIBRE或本节要安装的VMware Tools，安装或者运行过程都需要一些库文件的支持，而并不是所有linux系统都会安装完整这些库文件，因此首先将这些必需的库文件配置好后，后面安装Cadence的过程就会如飘柔般顺滑 (*･ω< )

PS4：此处为大坑，缺少库文件报错是最常见的、最容易遇到的问题

VMware Tools所依赖的环境：

1

[root@eda ~]# yum install open-vm-tools open-vm-tools-desktop kernel kernel-headers kernel-devel gcc make -y

Cadence所依赖的环境：

1
2
3
4

1 [root@eda ~]# yum install java libjvm.so redhat-lsb glibc.x86_64 glibc.i686 ksh libXext libXext.i686 libXtst libXtst.i686 libXt libXt.i686 libGLU libGLU.i686 mesa-libGLU libXrender libXrender.i686 libXp libXp.i686 libXrandr libXrandr.i686 *xorg* openmotif libstdc++.x86_64 libstdc++.i686 xterm -y
2 [root@eda ~]# find /lib/ -name libjvm.so | grep i386
3 /lib/jvm/java-1.8.0-openjdk-1.8.0.242.b08-0.el7_7.i386/jre/lib/i386/server/libjvm.so
4 [root@eda ~]# ln -s /lib/jvm/java-1.8.0-openjdk-1.8.0.232.b08-0.el7_7.i386/jre/lib/i386/server/libjvm.so /lib/

注：执行2得到3，4链接3与/lib/

MMSIM所依赖的环境：

1

[root@eda ~]# yum install gcc gcc-c++ csh *xorg-x11-fonts* compat-libstdc++-33.i686 alliance-libs alliance glibc-devel.i686 -y

安装VMware Tools

VMware Tools用于支持鼠标移入移出、文件共享、窗口自适应等实用功能，为了方面实用必装

PS5：是的这里也有坑，旧版本的VMware在CentOS 7下装VMware Tools时运行库会无法识别，因此推荐软件的版本之间要新新、旧旧相搭配保证兼容

1. 进行下步前，由于目前光驱中加载的还是系统安装镜像，（在虚拟机关闭下）可先断开目前加载的光盘镜像，顺便断开网络连接（这个…你懂得 ￣▽￣ 而且据说断网下启动virtuoso更快）：

2. 点击开启虚拟机，再点击VMware窗口的“虚拟机”—-“重新安装VMware Tools”，然后桌面上会出现一个光盘

3. 在Home目录下右键—-“New Folder”新建文件夹VMwareTools，将光盘所有文件复制到文件夹下，双击VMwareTools-10.3.1-14772444.tar.gz—-“Extract”—-“Extract”解压至原位置

能用图形化界面操作的复制、新建等操作我都没有在Terminal中操作，Terminal中新建文件夹，复制，解压需要分别使用mkdir、cp、tar命令

4. 进入vmware-tools-distrib文件夹，在文件夹内打开终端，执行安装./vmware-install.pl 然后就一路回车，耐心等待，最后一步选择 no,出现Enjoy 表明完成：

5. 安装完成之后，就可以在/mmt/hgfs下看到设置的共享文件夹了，打开“计算机”的正确方式：

至此关于CentOS 7系统的安装和Cadence IC的运行环境的配置就完成了，下一节真正的开始安装Cadence IC

安装准备

新建一个文件夹用于安装CentOS 7虚拟机，注意硬盘空间（约100GB），这里我命名为IC618，然后在文件夹下再新建一个shared文件夹并将所有安装文件拷贝进去，这个文件夹将作为虚拟机和Windows之间共享文件的文件夹（当然也可以将共享文件夹设置为其他路径）

安装VMware

这里采用的是VMware WORKSTATION PRO 15.5

PS：不建议使用其他旧版本的VMware，从VMware到CentOS系统到Cadence的版本都必须互相兼容，减小出现问题的可能

软件获取与安装过程与其他软件类似，此处不赘述

安装时会自动识别windows的区域和语言设置，如果默认为“中文”

安装CentOS 7

在VMware中添加新虚拟机

1. 打开VMware软件，选择文件–>新建虚拟机，弹出新建虚拟机向导，如下图所示，选择自定义（高级）,然后点击下一步

2. 弹出下图所示的界面，直接点击下一步

3. 在弹出的界面选择“稍后安装操作系统”，然后点击下一步

4. 弹出的界面选择Linux(L)，版本选择CetOS 7 64位（根据自己的具体情况选择），继续点击下一步。

5. 在弹出的界面中选择好虚拟机的安装位置，根据个人喜好，虚拟机名称可改可不改，然后点击下一步

6. 在弹出来的处理器配置界面中，根据个人电脑配置情况，选择相应的处理器数量和内核数量，然后点击下一步

7. 在弹出内存设置界面中，根据个人硬件情况，选择相应的内存，然后点击下一步

8. 在网络类型界面选择“使用网络地址转换(NAT)(E)”，点击下一步

9. 在I/O控制器类型界面选择“LSI Logic(L)”，点击下一步

10. 磁盘类型选择”SCSI”，点击下一步

11. 在弹出的界面选择“创建新虚拟磁盘”，点击下一步

12. 在弹出的界面中设置磁盘容量大小，建议设置大一点，磁盘不够再扩容相对比较麻烦。系统加上IC618、SPECTRE18、Calibre19大概需要50G，并且设置的磁盘空间并不是立即分配给虚拟机，而是随着虚拟机数据的增加而不断变大。可以选择将虚拟磁盘存储为单个文件，也可以选择拆分成多个文件。

13. 在弹出来的界面中选择磁盘路径，最好跟步骤5的路径一致

14. 在弹出来的界面点击自定义硬件，弹出硬件界面，点击“新CD/DVD(SATA)”，选择好CentOS7 ISO映像文件的路径，点击关闭后，回到原界面点击完成

15. 共享文件夹设置

安装CentOS 7

1. 点击“开启此虚拟机”，开始运行后，需要将鼠标移出界面的需要按Ctrl+Alt，需要移回则左键点击界面。用箭头↑选择Install CentOS 7，之后回车，然后再回车

2. 进入语言选择界面，按默认的英语，点击“Continue”

   PS2：不建议使用中文，否则会出现问题，例如中文输入法会导致Calibre输入框无法输入

3. 点击“SOFTWARE SELECTION”–“Server with GUI”–“Done”，进入软件选择的界面，选择”带GUI的服务器“，右侧的软件，如果不知道哪些是必需的，尽量多选一点，否则后面安装EDA工具的过程中，出现缺少库文件，会很麻烦。

4. 点击“SYSTEM“选项下的“INSTALLATION DESTINATION”，可以选择”自动配置分区，“也可以选择”我要配置分区“，自动分区有可能根目录的空间不够大，软件就只能安装在自己的目录下。我选择的是自己手动分区，分区如下，可以根据自己喜好划分区。

5. 所有选项搞定好，点击开始安装

6. 系统开始安装，此时可以设置一下root用户的密码、创建用户（也可以后面创建）。安装完成后点击重启

7. 点击LICENSE INFORMATION,在弹出的界面勾选我同意许可协议，然后点击完成配置。点击“NETWORK&HOST NAME”—-修改Host name（记得点“Apply”）—-打开网络—-“Done”

PS4：据说IC617不支持默认主机名也就是localhost.localdomain因此保险起见做了修改

8. 然后就可以点击”FINISH CONFIGURATION”进入系统。在用户登录界面我们选择直接使用root用户登录（包括以后的操作也需要在root用户下操作，后面不再赘述），也可以用普通用户登录，但是后面的安装过程都要在root权限下执行，同样需要切换到root用户进入桌面后是设置语言、键盘等直接按照默认，一路点”Next”或者”Skip”，至此CentOS 7 64-bit操作系统就安装好了，接下来进行安装Cadence 前的相关配置

此处建议新建一个快照，以后的关键步骤前也是，在后面安装的过程若出错可以通过快照恢复到前一个状态方便Debug
